数控机床在加工运行过程中，为了更加直观的查看不同坐标系详细数据，需要切换坐标系种类来实时观察位置变化，以下为大家简单介绍M8系统坐标系画面切换时的注意事项。

※①以下系统为三轴“坐标系画面”的显示内容

图1

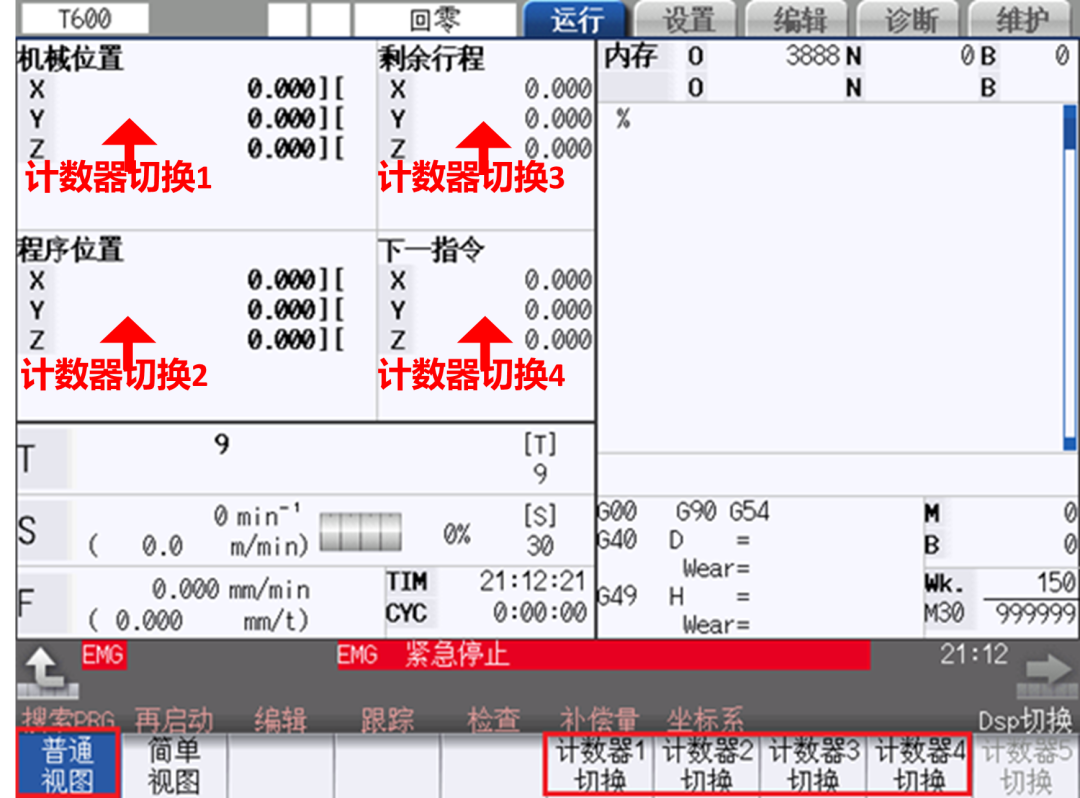

※②通过【Dsp切换】按键选择“普通视图”，此时屏幕右下方显示“计数器切换1~计数器切换4”，只需选择相对应的计数器，即可切换各区域所显示的坐标系种类，坐标系轴数显示因 NC 轴规格而定。

图2

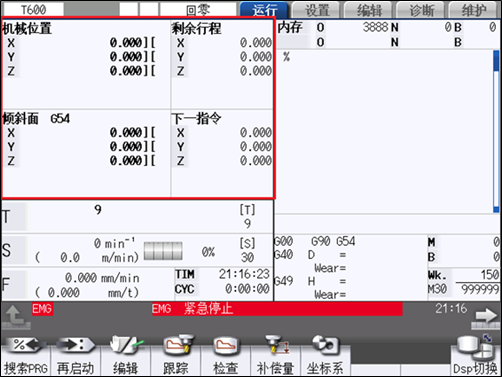

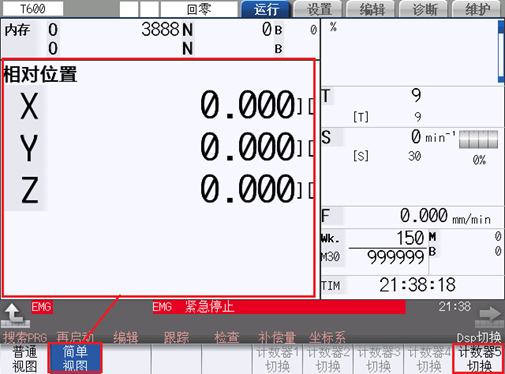

※③当选择“简单视图”时，“计数器5切换”高亮显示，此时坐标系画面则最大化出现。

图3

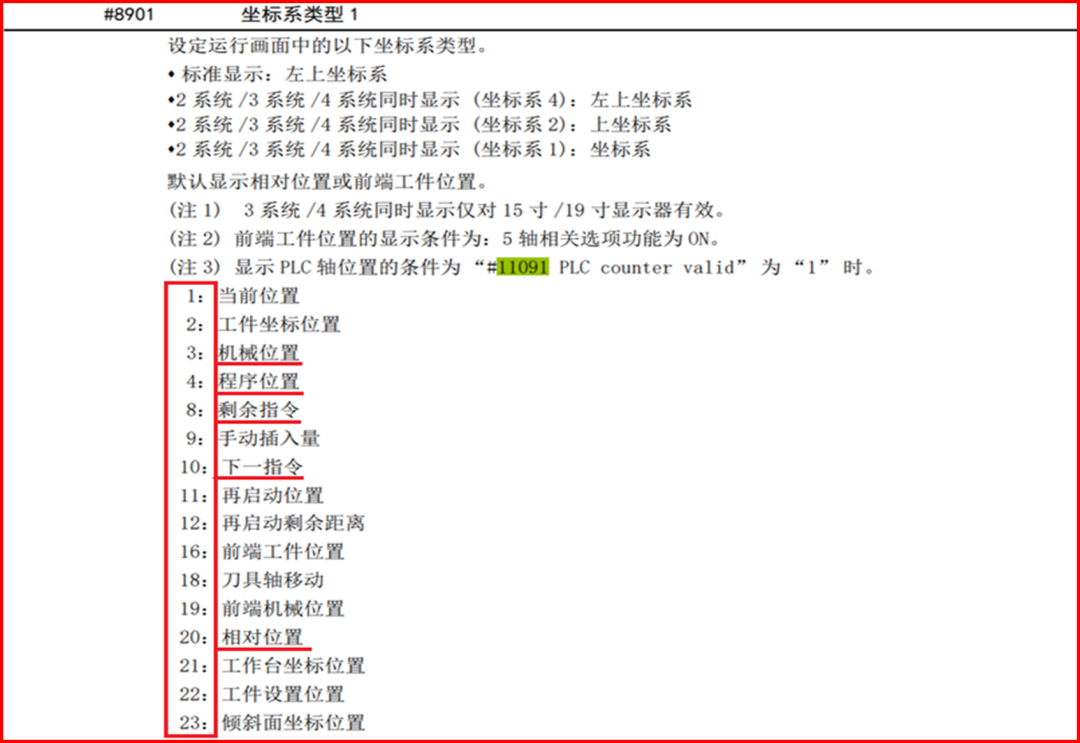

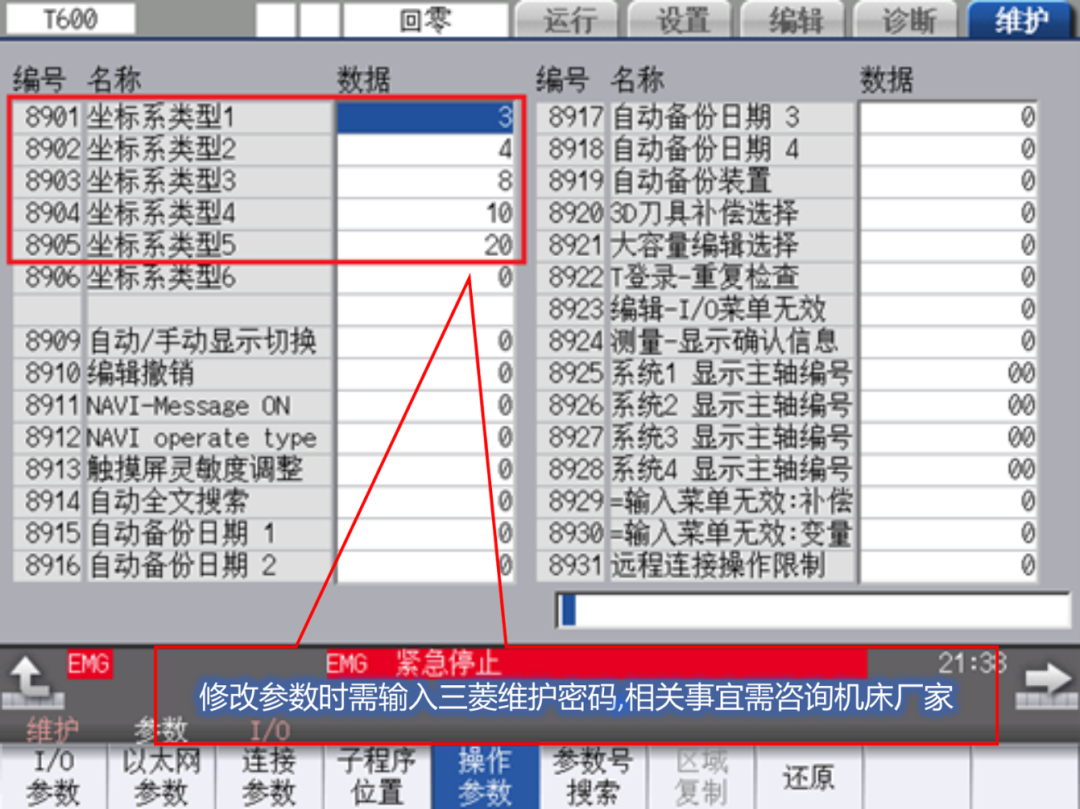

※④计数器切换1~计数器切换5菜单键，依次搜索对应参数为#8901~#8905，如需切换固定的坐标系类型，则通过修改参数中对应的数字代码进行切换。

图4

图5

图6

※ 此章节只针对于显示屏为8.4寸/10.4寸时，单系统运行画面切换方法，多系统同时显示时需依据显示器尺寸修改#11019对应参数。

※如需详细了解相关坐标系画面设置，请在微信小程序中搜索三菱电机“ME自动化资料库”，在产品手册中下载M80系列使用说明书进行查看。
