三菱电机M8系统使用直流24V电源进行供电，电源由机床配电柜中安装的DC24V开关电源提供。机床配电时，正确使用24V开关电源是比较容易疏忽的环节，由于24V开关电源故障而导致的系统停机屡见不鲜。

本文将对M8系统24V开关电源的使用规范进行说明，请在机床配电时予以参考。

机床的各项配电线路中，除系统控制器，外围元器件也需要24V电源供电。所以我们要求在机床配电柜中使用至少两个24V开关电源，一个专门用于为系统控制器供电，其他的用于外围供电。

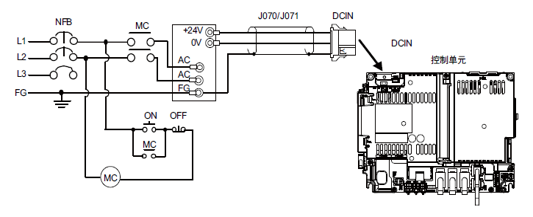

这样就会有效避免外围故障导致系统供电异常，系统控制单元24V开关电源的连接见下方图1所示。

图1

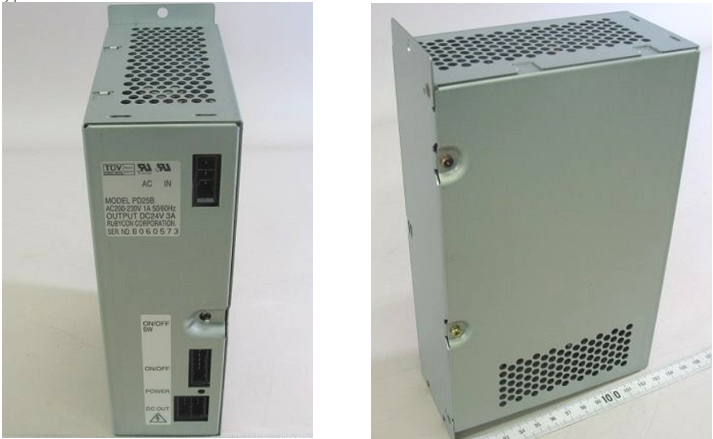

1.三菱电机为客户推荐标准电源及配线，主要型号为PD25/PD27，见图2（PD25）。

PD25/PD27具有更好的抗干扰和稳压性。

图2

2.机床厂自主选配DC 24V开关电源时要符合以下要求：

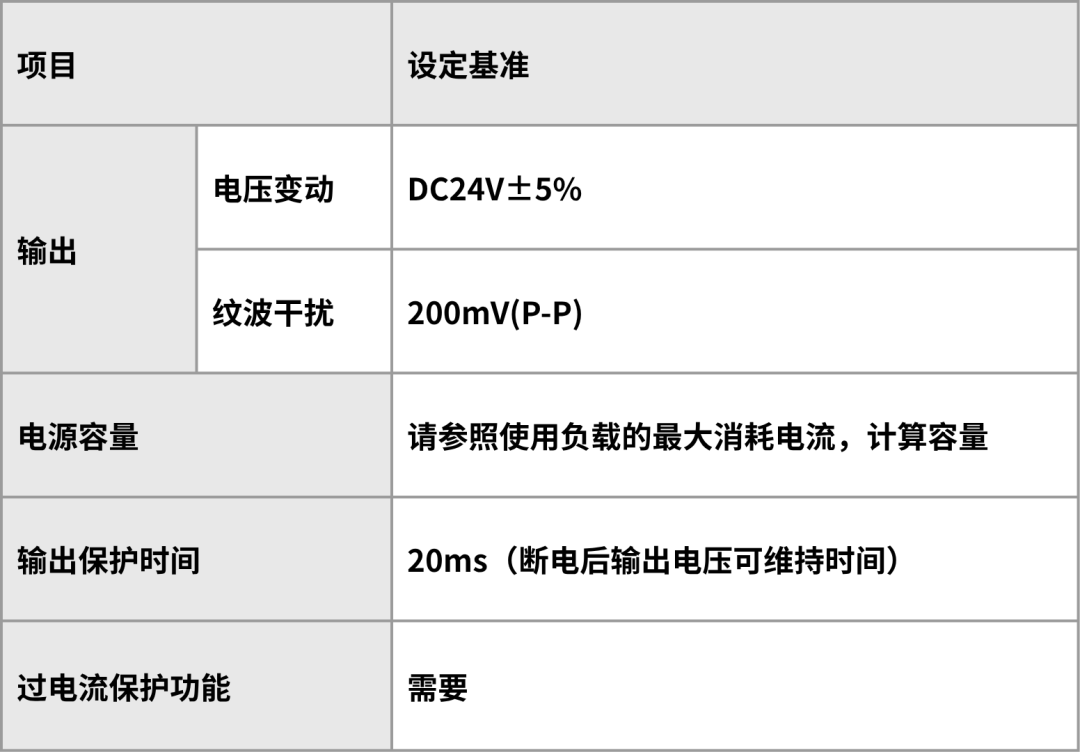

表1

1. 请为系统控制单元单独安装DC 24V开关电源。

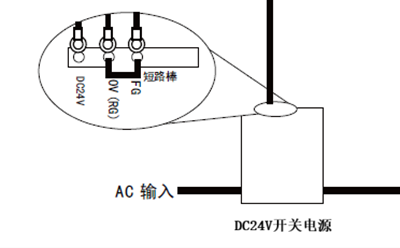

2.为避免干扰影响, 三菱建议安装时请对开关电源0V 和FG 进行短路连接，见图3所示。

图3

3.请使用带有过电流保护功能的开关电源，否则可能由于DC24V接线错误而导致设备损坏。
