SD记忆卡的结构及使用说明

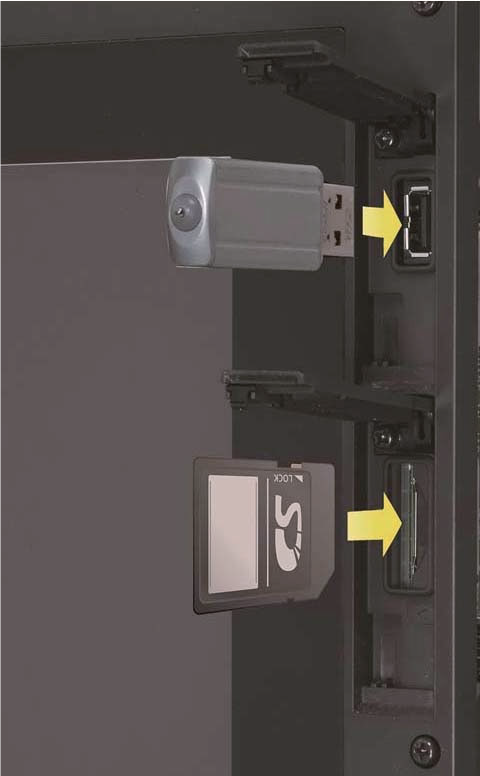

三菱电机CNC数控系统前置外部存储器接口，面向操作者开放，位于显示器右侧，用于日常数据交换（程序输入/输出、编辑、运行等）。为防止发生读写故障，现分享SD记忆卡的结构和使用说明。
图1

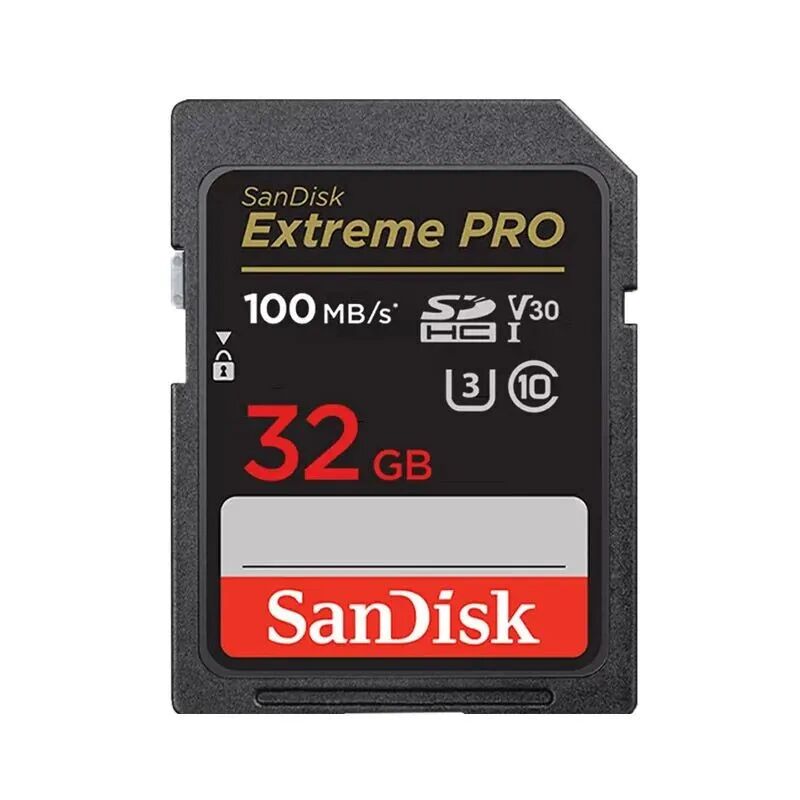

接下来对下图例SD记忆卡的规格标识和结构进行详细介绍：
图2
首先是红色的32GB，代表的是此张SD卡的内存容量为32G，而上方的100M/S代表的是读取速度可达100mb/秒。字母SDHC的字面意思是“安全数字高容量SecureDigitalHighCapacity”，容量包含了：2GB 、4GB、8GB、16GB、32GB。
再往上的还有SDXC，为“安全数字扩展容量SecureDigitalExtendedCapacity”，容量包含了：32GB、48GB、64GB、128GB、256GB甚至更大。

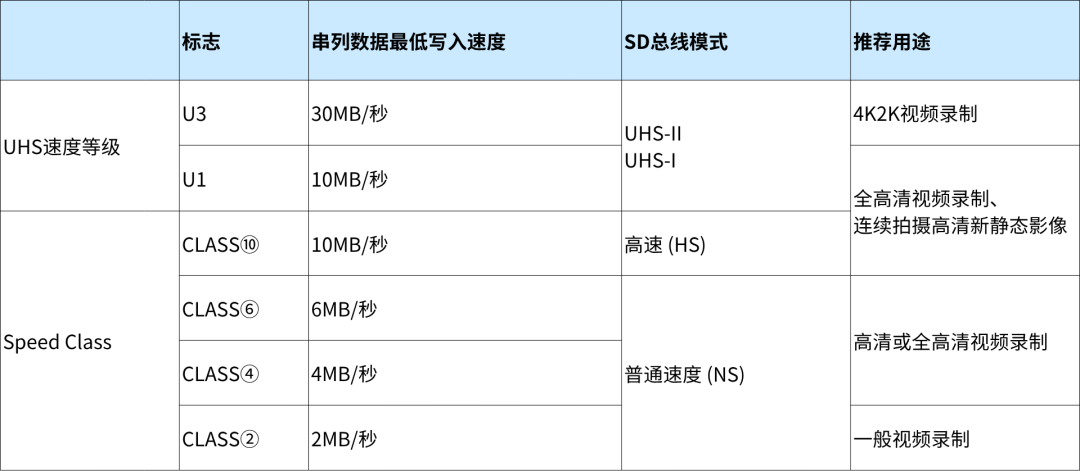

HC下方的两个标志，Class是指“速度等级”，而UHS的意思是“超高速Ultra High Speed”，具体区别请参考下表：

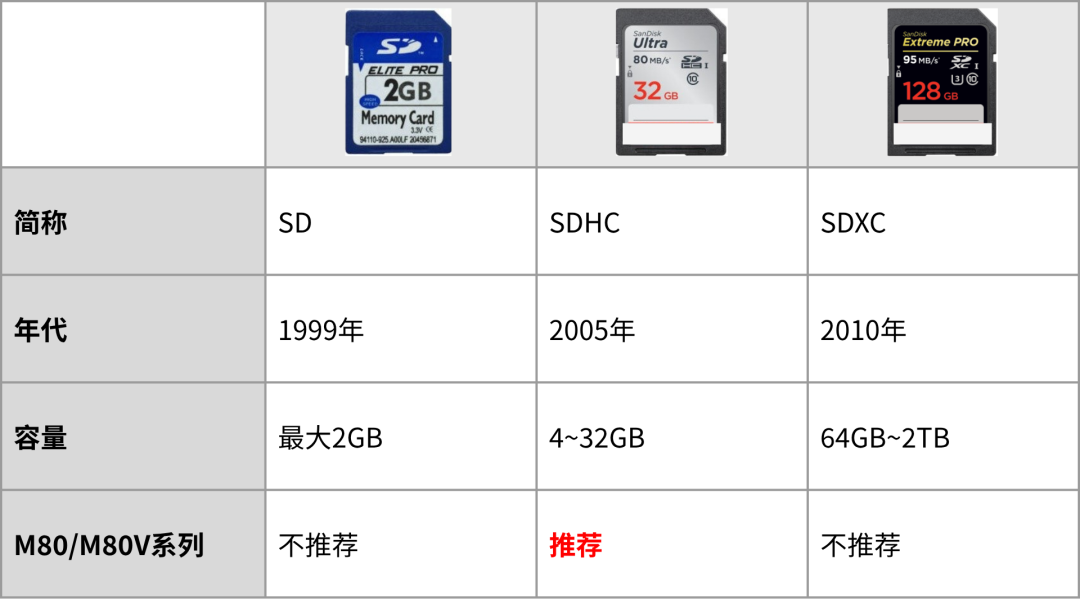

表1
※不同的速度等级会直接影响程序/文件的传输时间。
结构部件说明：
图3
Ⓐ端子护板：保护结构可防止处理和插入期间，直接与针接触。
Ⓑ写入保护开关：可滑动开关来保护数据（使用时勿开启保护）。
Ⓒ可正确插入的楔形设计：这种形状有助于用户插入正确的方向。
Ⓓ凹口设计：当卡受到物理冲击时，可防止卡从主设备上掉落。
Ⓔ导槽：可保证正确地插入主设备。
市面上的SD记忆卡品牌、规格、质量各异，下表供使用参考：
表2
总体而言，按以下规范使用，足可避免较多读写故障：
请使用正规品牌SD卡；
勿使用弯曲、破损、有金属碎屑/油污的SD卡；
勿带电频繁插拔使用；
不同内存芯片的SD卡有不同的寿命（擦写次数），超过使用寿命可能引起程序乱码等异常，建议定期更换SD卡。
更多使用注意事项请参考M800V/M80V系列使用说明书（1.2 外部存储器接口）。
