概要
随着工业智能化和工业物联网（IoT）蓬勃发展，数控机床行业面临越来越多联网的技术需求。在此背景下，三菱电机CNC以M800/M80/E80产品为载体，开创性推出CC-Link IE Field Basic通讯协议，该协议有着易用、灵活、可靠的特点，并且使用完全免费，可0成本实现机床与外部设备通讯。

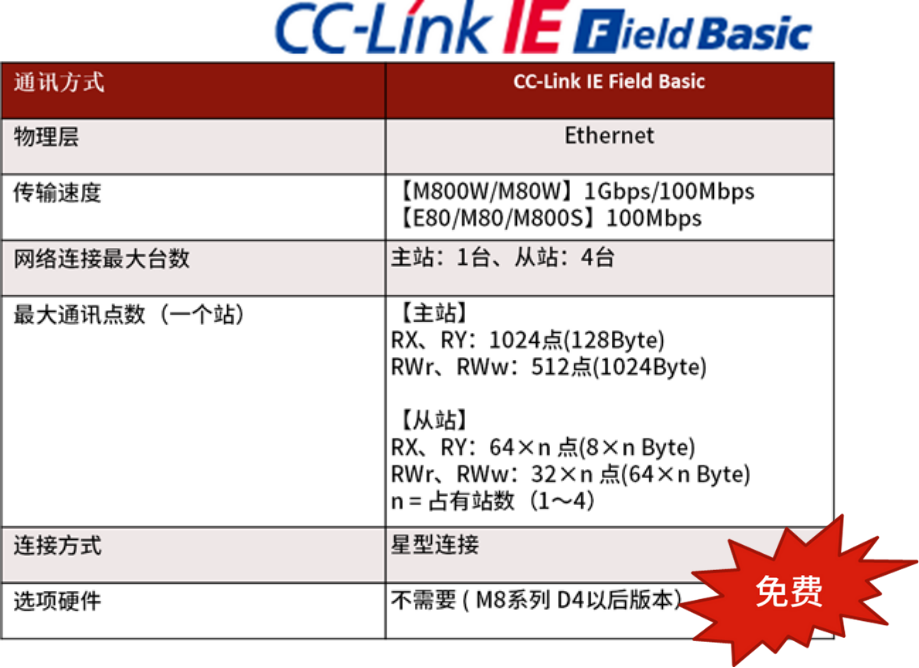

图1-CC-Link IE Field Basic 通讯规格
CC-Link IE Field Basic的通讯原理
我们来看一下它的通讯原理：
CC-Link IE field Basic通讯协议利用通用Ethernet网络。使用连接的软元件，在主站与从站之间执行循环传送。

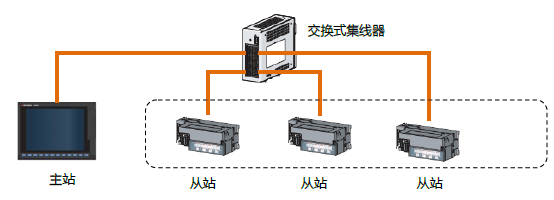

图2-通用Ethernet网络实现CC-Link IE Field Basic通讯

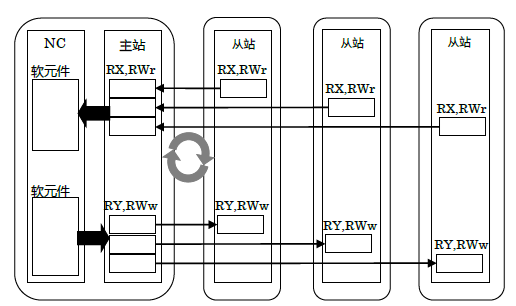

图3-CC-Link IE field Basic通讯协议数据传输例
CC-Link IE Field Basic协议
如何实现通讯？
我们以图3柔性加工生产线案例为您说明实现方式

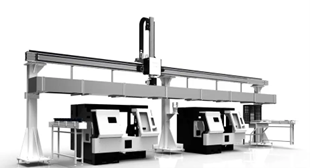

图4-柔性加工生产线案例
柔性加工生产线情况：
2台配置M80系统的数控机床
第三方桁架机械手负责上下料
使用CC-Link IE field Basic协议通讯
CC-Link IE Field Basic通讯网络情况：
三菱FC5U可编程控制器作为主站
2台M80系统数控机床作为从站
组态连接方式见下图5

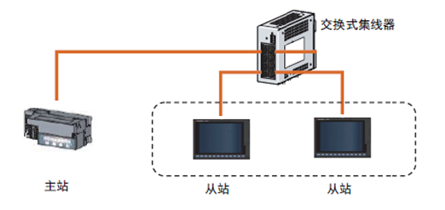

图5-CC-Link IE Field Basic组态示意图
1.从站侧设置数据举例（M80系统）

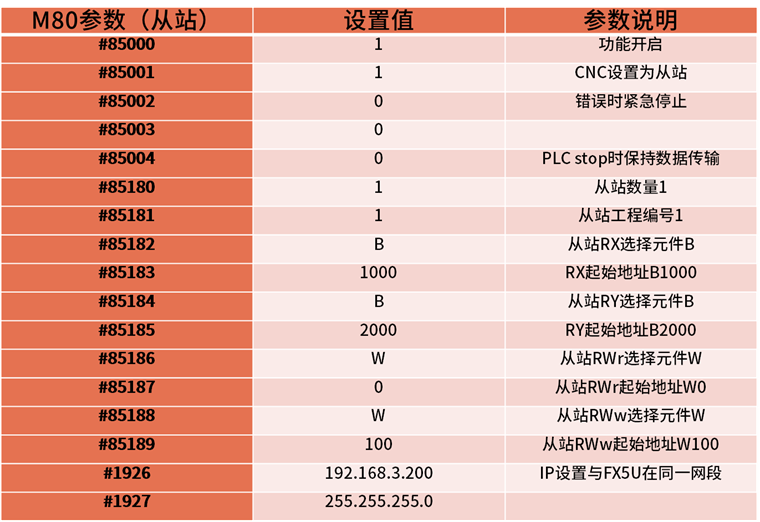

图6-M80从站数据设置
2.主站侧设置方式举例（FX5U可编程控制器）
▲使用GX Works3软件新建工程

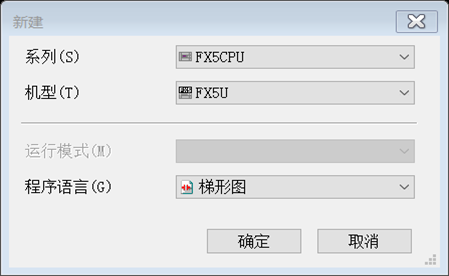

图7-GX Works3软件新建工程选择PLC机型
▲主站参数设置

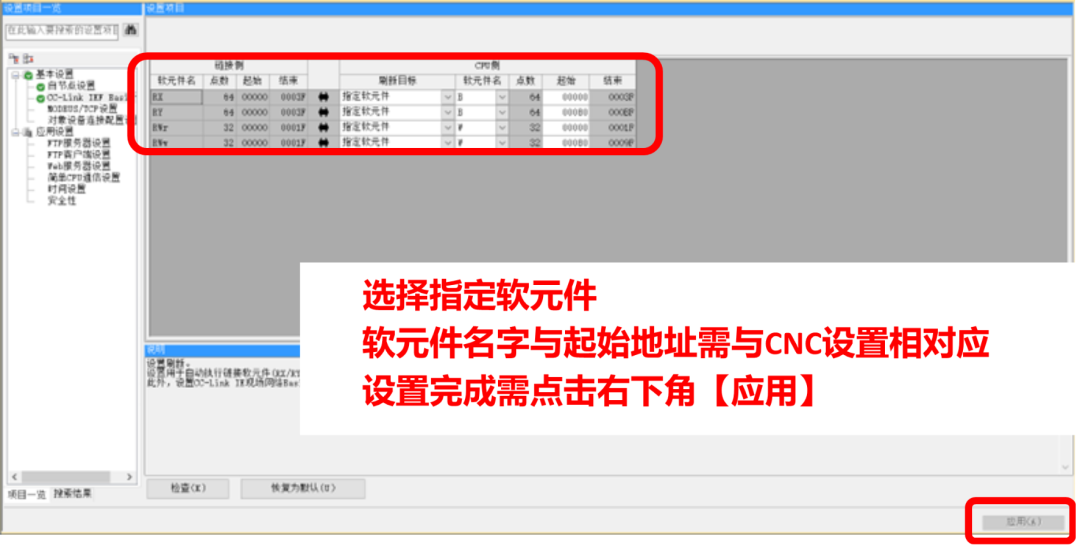

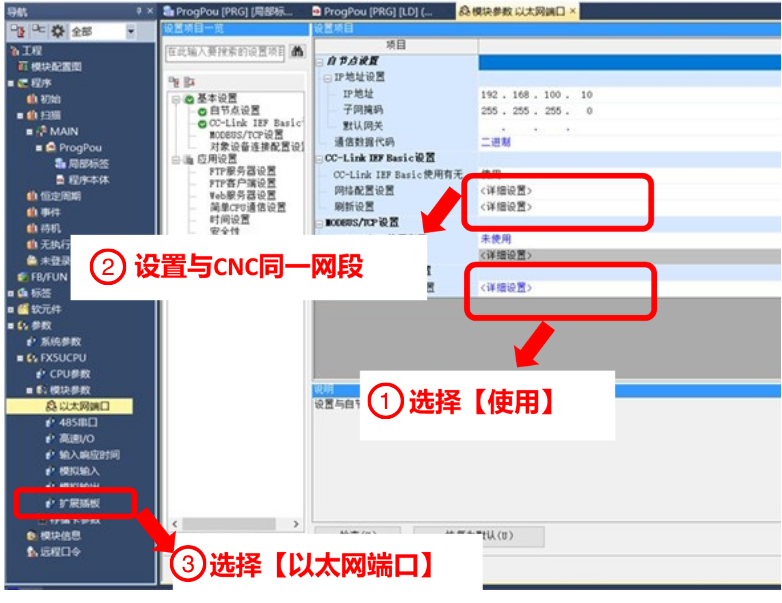

图8-主站参数设置页面1

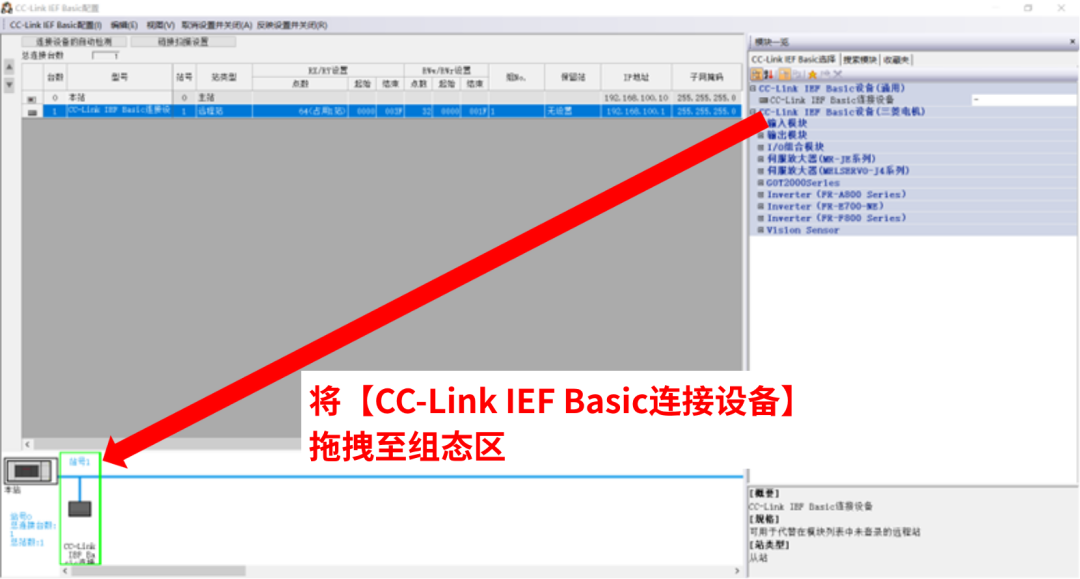

图9-主站参数设置页面2
图10-主站参数设置页面3
其他说明
☞建议登录三菱电机自动化（中国）有限公司官网下载GX Works3软件。
☞使用过程中如遇到问题，请联系机床制造商或三菱CNC代理商。
