CNC :M80V二维码雕刻加工循环

2025-04-09

来源:菱秀集团

功能目的

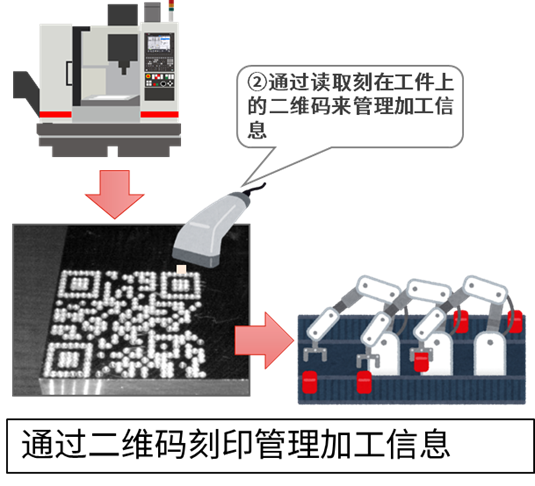

在智能制造时代,二维码标识已成为生产追溯和质量控制的重要工具之一。三菱CNC系统的二维码加工循环功能,以其高效、精准的特点,为制造企业提供了可靠的解决方案。

功能说明

本功能是在加工面加工任意字符串二维码的功能。通过指定要存储在二维码的字符串,则可在圆筒面、平面加工出二维码。除字符串外,还可通过指定特定地址来指定二维码尺寸。

二维码由称为单元格的黑白方块组合而成。在本功能中,通过在黑色单元格执行打孔动作,作为点的集合体来表现二维码。因此,单元格尺寸由刀径与加工深度决定。



图1

使用方法

以下是对G136指令的详细解析、操作指南及常见问题的解决方法,帮助您在生产中高效应用这一功能:

G136 指令格式:

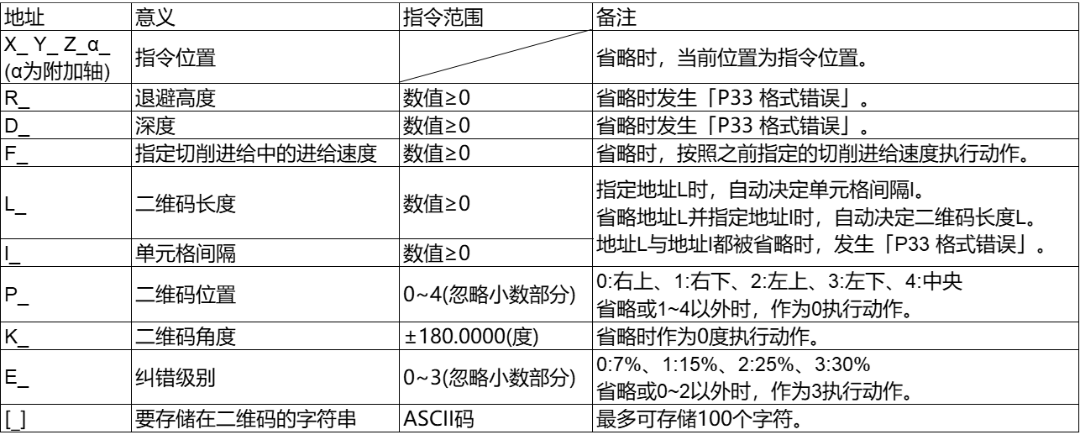

G136 X_Y_Z_α_R_D_F_L_I_P_K_E_[ _ ];



表1

指令动作

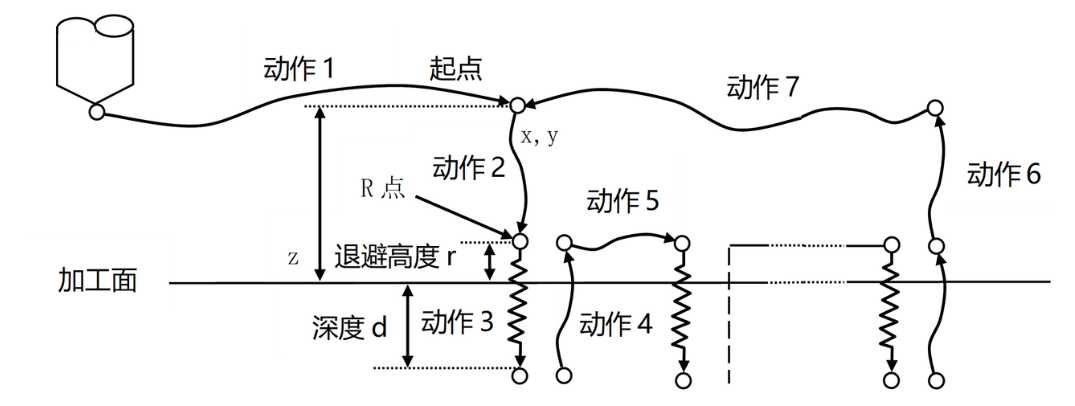

二维码加工循环动作

CNC :M80V二维码雕刻加工循环

图2


☛动作1 以快速进给执行Z轴以外的定位。
将动作1的定位完成后的位置成为起点

☛动作2 以快速进给定位到R点。

☛动作3 以G01速度执行孔加工,加工深度为D_。

☛动作4 以G00回退移动到R点。

☛动作5 以G00移动到相邻单元格的R点。

在完成二维码加工前,重复动作3→动作5。

☛动作6 以快速进给返回到起点高度。

☛动作7 以快速进给返回到起点。

使用示例



图3

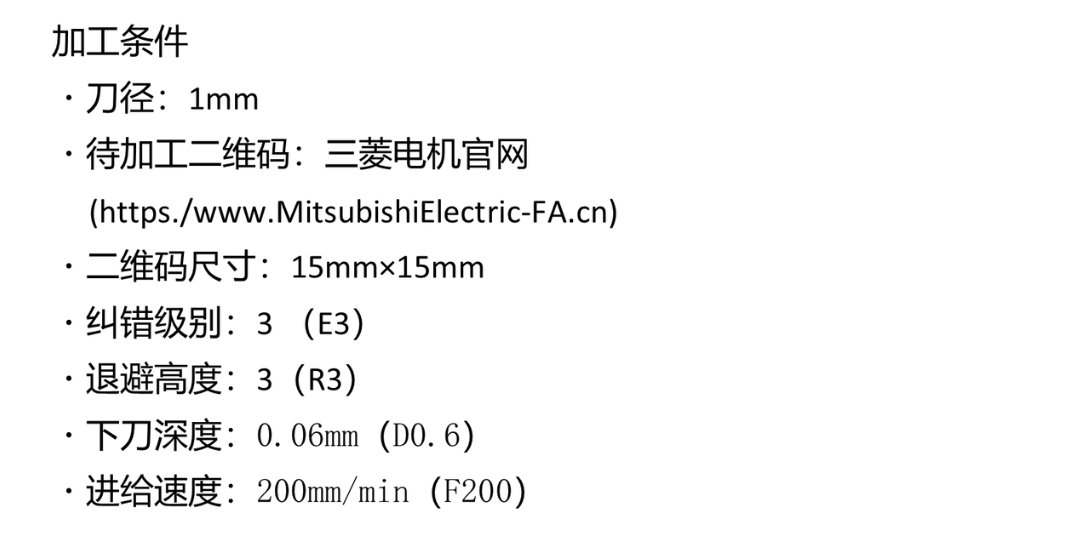

二维码加工循环示例程序:

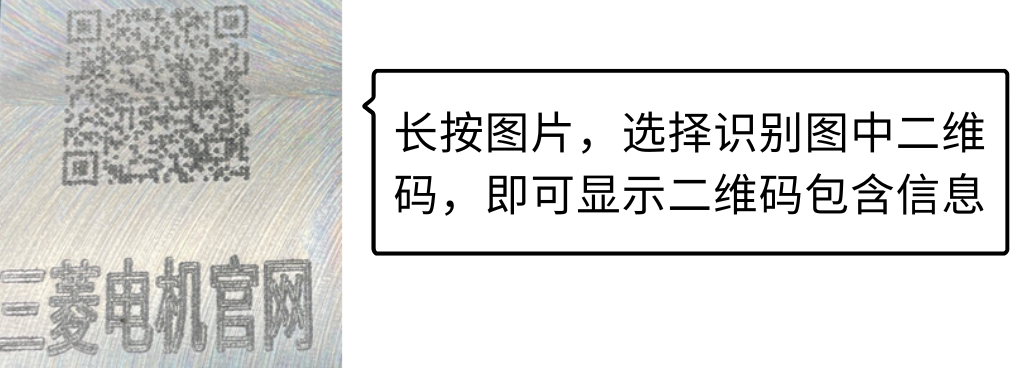

图4



注意事项

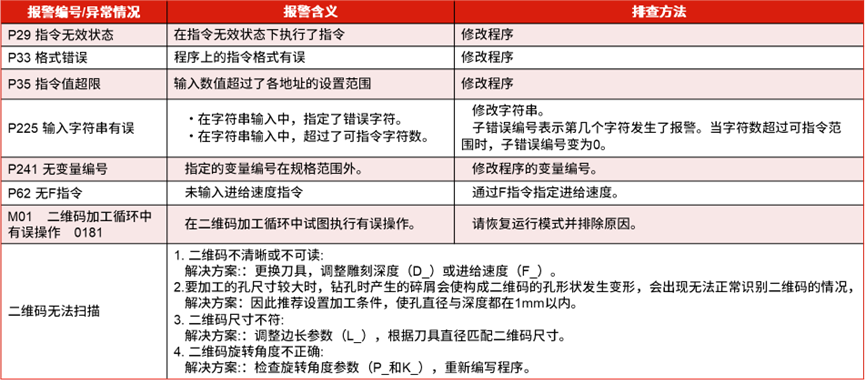

在使用本功能时,可能会有以下情况,请根据具体情况进行处理


表2

本功能适用机种:

CNC :M80V二维码雕刻加工循环

表3

未提及的机种请均视为不支持

通过文中详细指南和解决方法,用户能够高效、准确地在各种工件上雕刻二维码,提升生产追溯和管理能力。如果对这一技术感兴趣,欢迎联系我们获取更多信息!
