CNC :一目了然 看铭牌识电机

2025-04-27

来源:菱秀集团

一目了然  看铭牌识电机
电机铭牌犹如个人身份证,通过它上面记录的信息,我们可以快速的了解当前电机工作方式和特性!今天就让小菱来给你解释以下常见的伺服电机和主轴电机铭牌一些关键信息,让你一目了然。

伺服电机

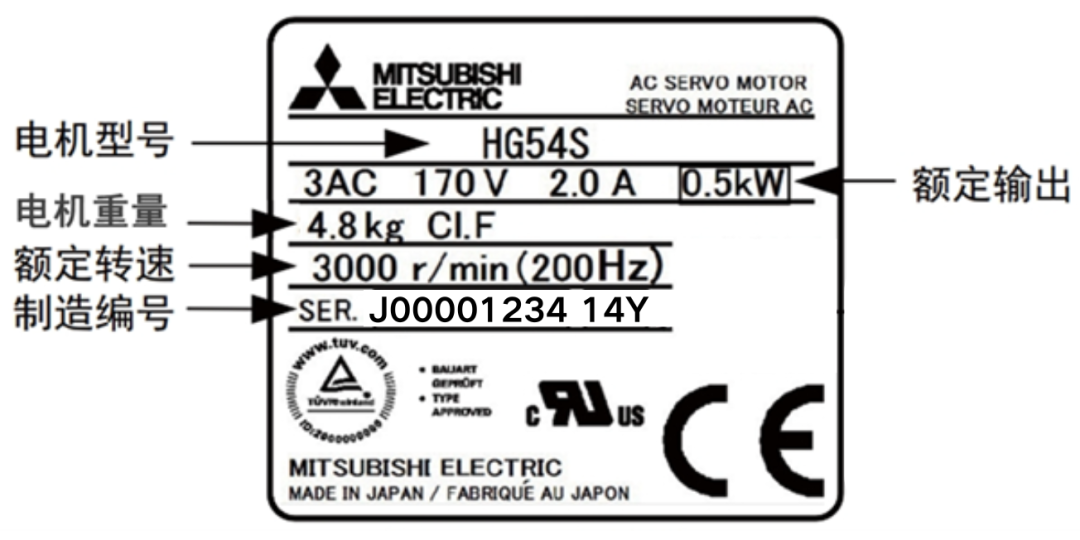

一、伺服电机额定铭牌,如图1


图1


二、 伺服电机型号说明,如图2


图2

主轴电机

一、主轴电机额定铭牌,如图1


图3

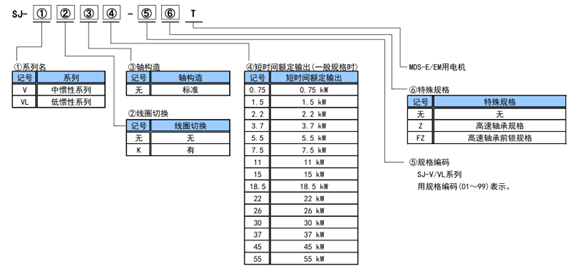

二、主轴电机型号说明,如图4、图5

【SJ-D/DG/DJ/DL/DN系列】


图4


【SJ-V/VL系列】


图5


(备注)仅用于说明主轴电机的型号体系,不表示存在所有的组合型号的电机。

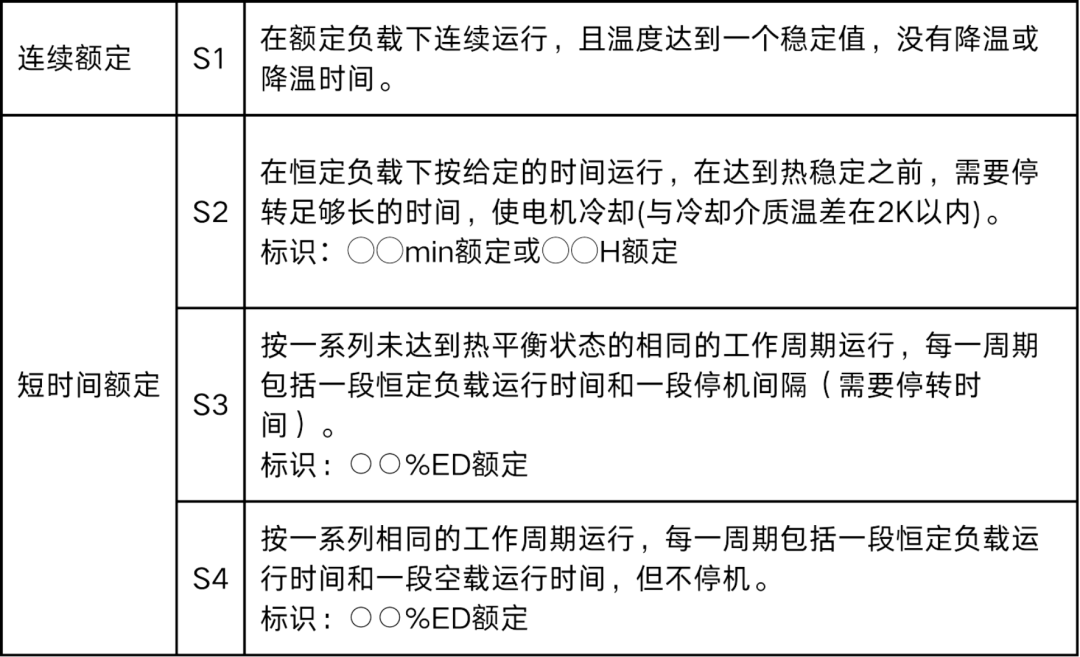

三、主轴电机额定输出说明


表1


◆以上依据 IEC 60034标准(JIS C4034-1)

示例说明:

①   S2  15min :表示可从常温状态开始连续运行15分钟,要再次运行时,需将电机冷却到常温。

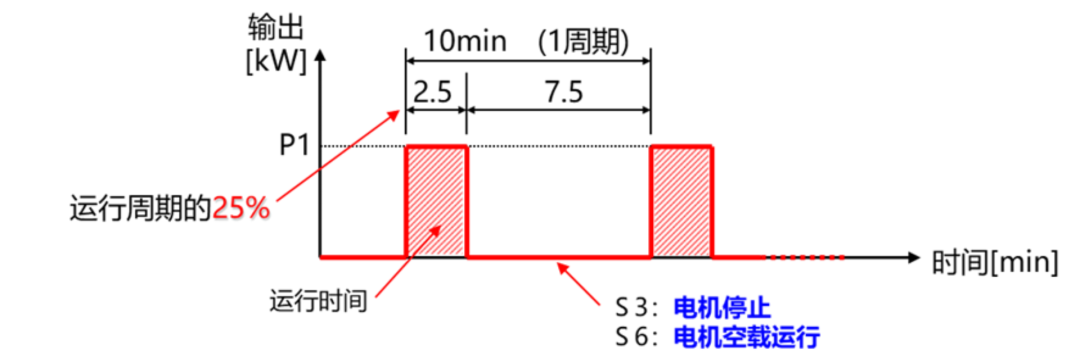

②   S3 or S6  25%ED:表示可在10分钟周期中※1,按照2.5分钟恒定负载运行、7.5分钟停止或者空载运行。如图6。


图6
