背景

三菱电机M80系统伺服驱动诊断画面里对数控系统里伺服的硬件配置，伺服系统的实时状态，伺服报警的记录等都有实时的监控功能，所以学会读懂M80系统伺服驱动诊断画面的信息，对我们了解数控系统伺服实时的状态及故障的判定是很有帮助的。本文以下内容就是对常用的伺服诊断画面的介绍。

驱动诊断画面的介绍

通过依次按  ， 按键进入伺服诊断画面，伺服诊断画面包括  、 和  的诊断画面等。

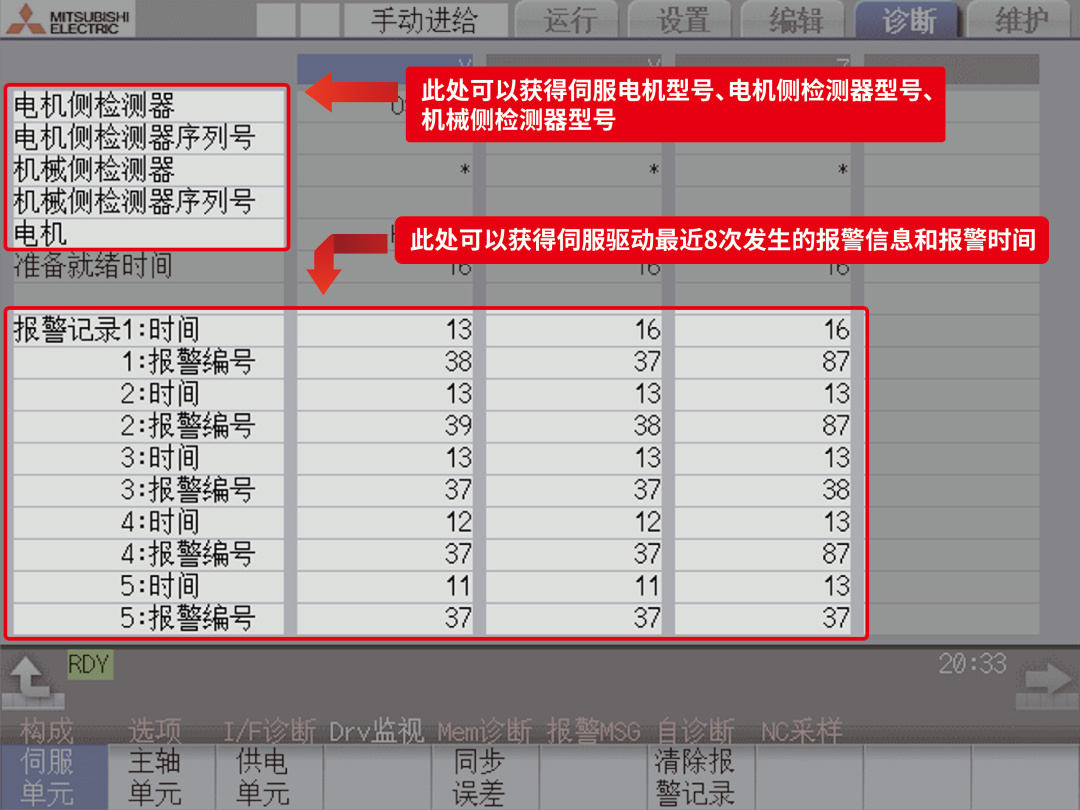

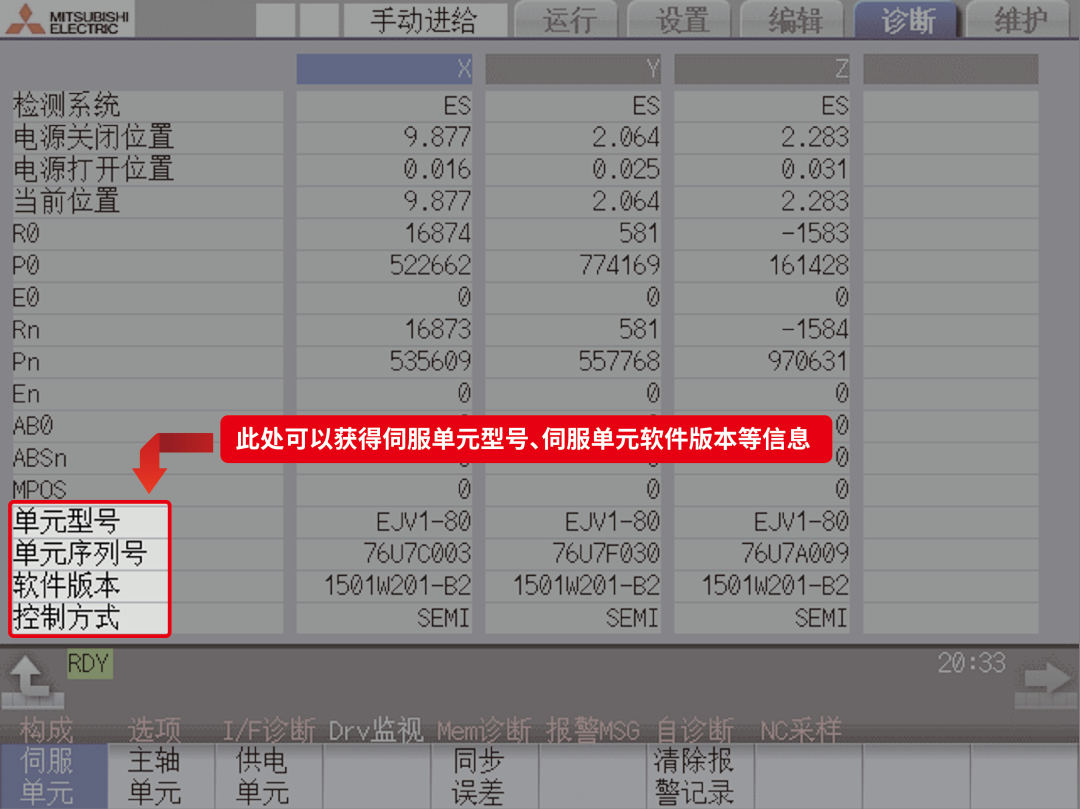

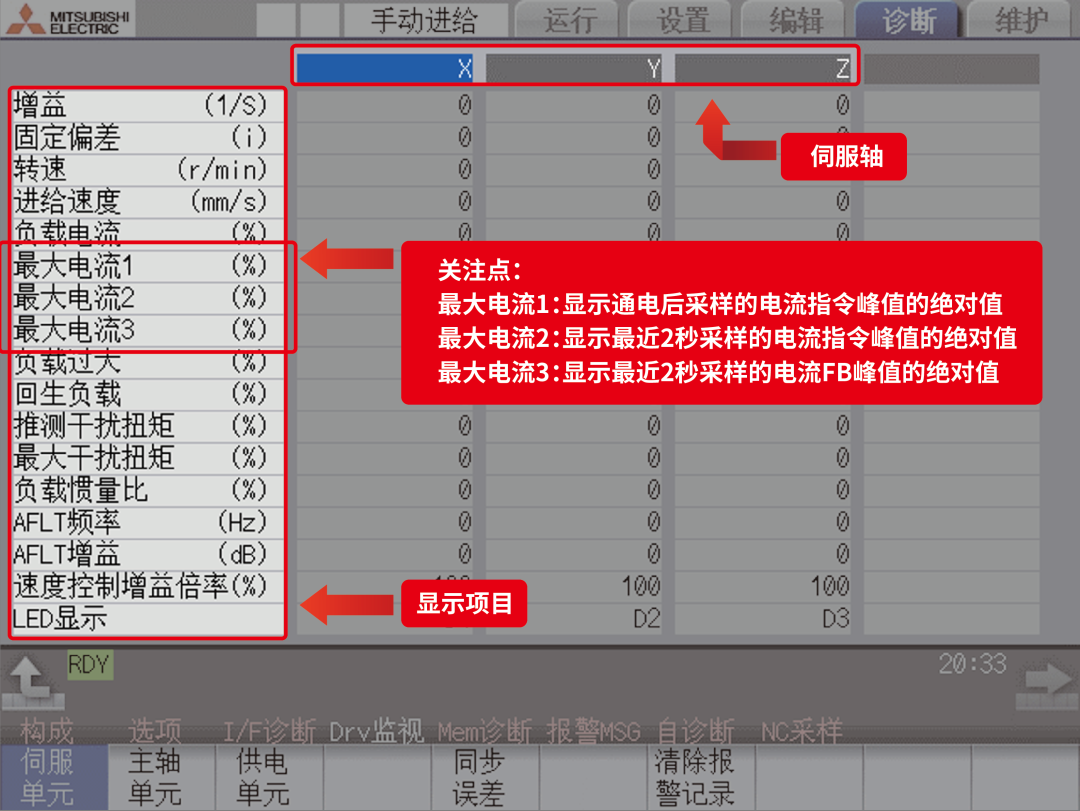

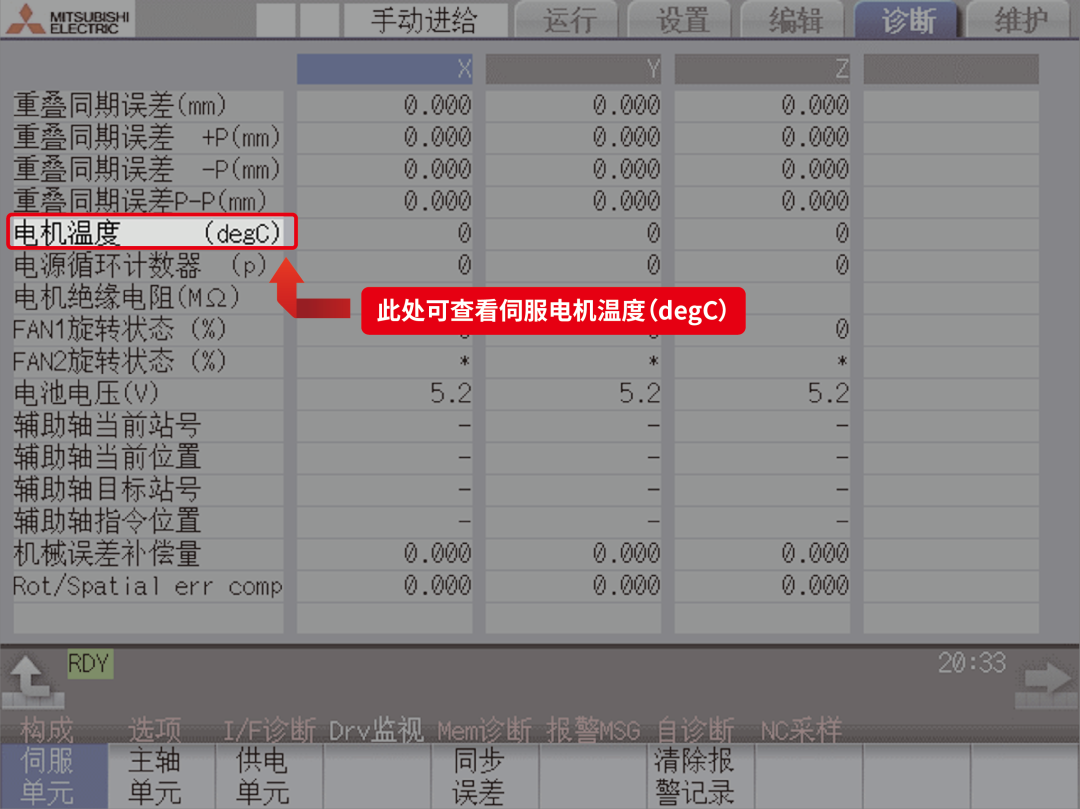

伺服驱动诊断画面可以显示NC轴、PLC轴相关的各种信息，通过NC键盘上的  键可以选择不同的画面。

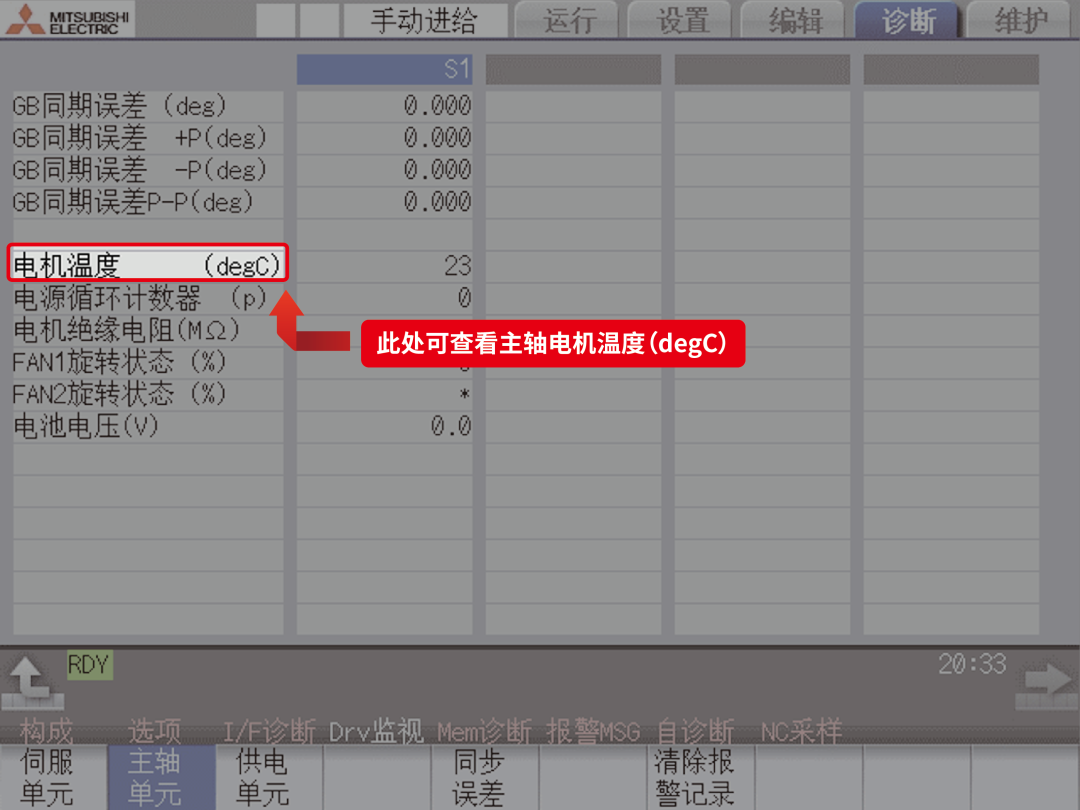

主轴诊断画面可以显示主轴单元各种信息及报警履历。

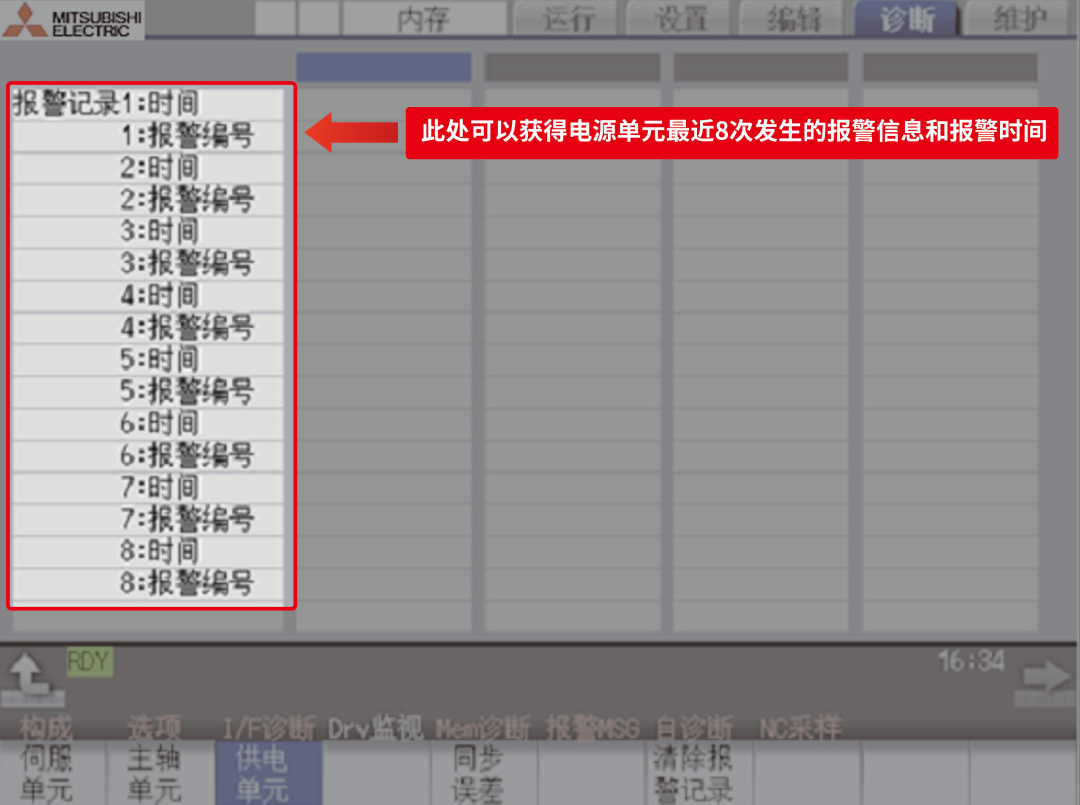

电源单元诊断画面有电源单元的型号、软件版本和报警履历等信息。
