目前市面上自动车床适配的NC系统有多种，各个NC系统厂家对于主轴编程指令也有区别，特别是同一个用户里有各种不同厂家的机床适配的NC系统又不一样时，对于用户在编程时造成了诸多不便。为了规避这种情况三菱系统提供了多种的编程方式，满足用户的不同需求，特别是多主轴控制的机型。

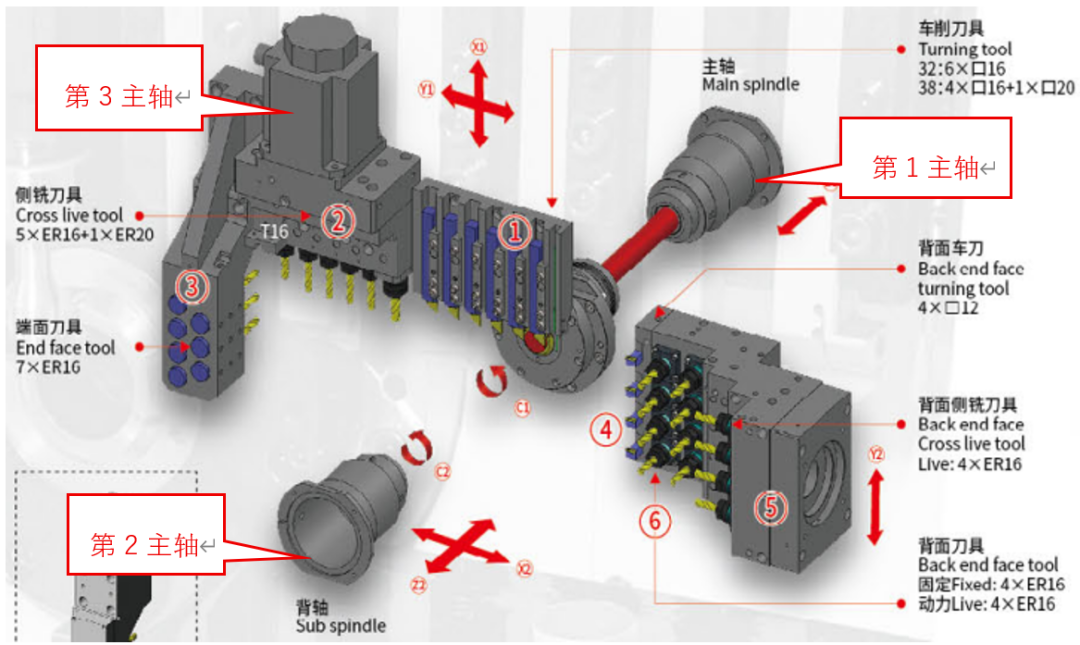

自动车床结构图示例
针对多主轴控制三菱提供了以下几种控制方式，下面以配置3个主轴的机型为例进行介绍。

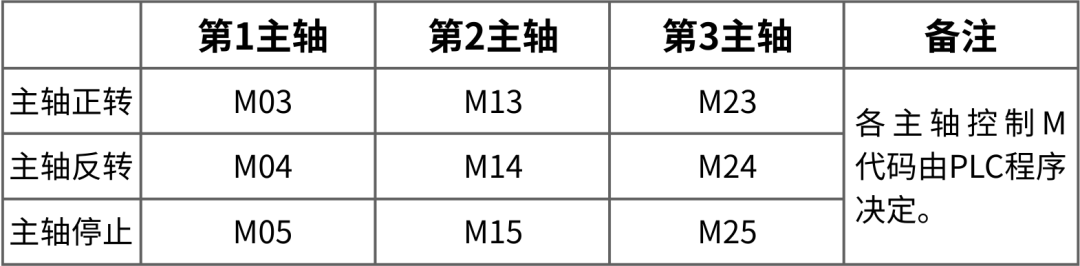

各主轴M代码指令
表1
多主轴控制方式I
编程方式1
相关参数设定

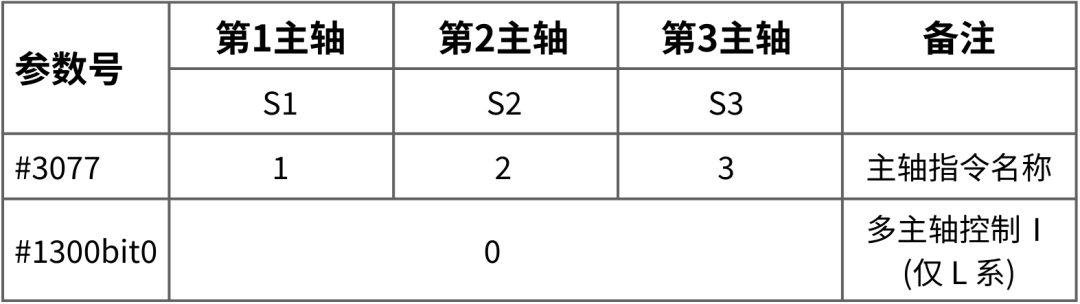

表2
程序示例：
M03 S1=1000------第1主轴正转指令转速1000r/min
G04 X1.0
M05-----第1主轴停止
M13 S2=2000------第2主轴正转指令转速2000r/min
G04 X1.5
M15-----第2主轴停止
M23 S3=3000------第3主轴正转指令转速3000r/min
G04 X2.0
M25-----第3主轴停止
M30
编程方式2（该编程方式只适用M8V系列控制器）
相关参数设定

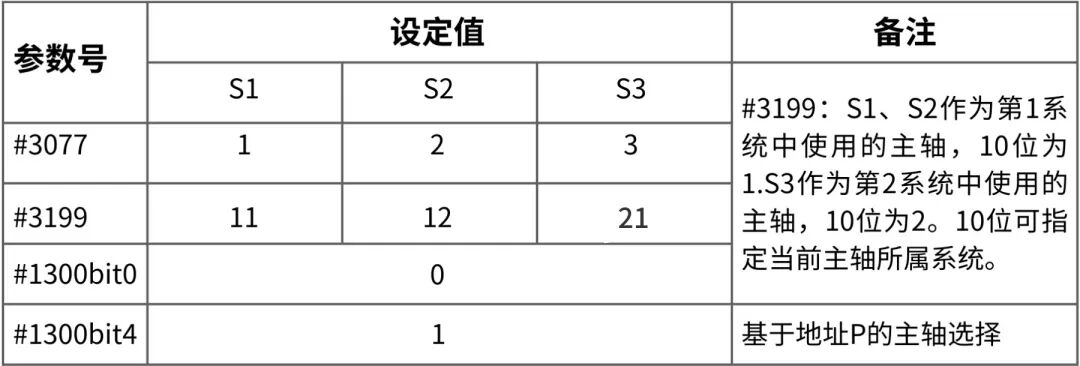

表3

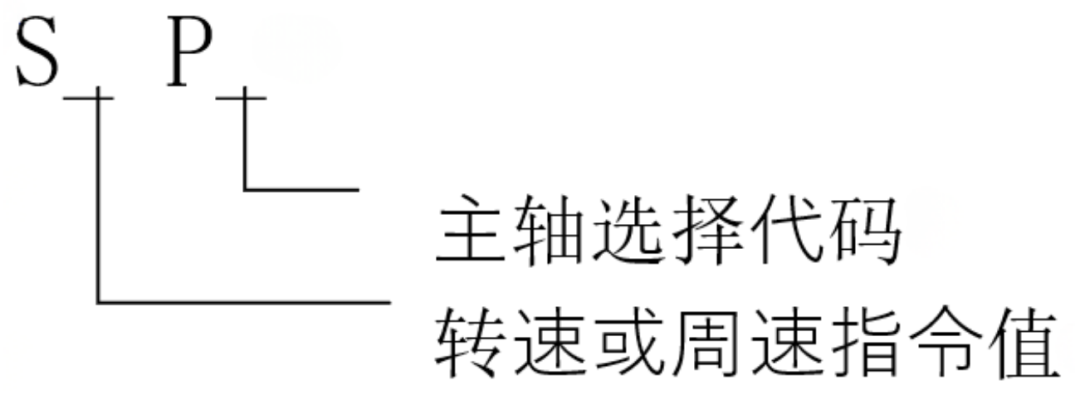

指令格式
$1程序示例：
M03 S1000 P11------第1主轴正转指令转速1000r/min
G04 X1.0
M05-----第1主轴停止
M13 S2000 P12------第2主轴正转指令转速2000r/min
G04 X1.5
M15-----第2主轴停止
M30
$2程序示例：
M23 S1000 P21------第3主轴正转指令转速1000r/min
G04 X1.5
M25-----第3主轴停止
M30
多主轴控制方式II
相关参数设定
表4
程序示例：
M03 S1000------第1主轴正转指令转速1000r/min
G04 X1.0
M05-----第1主轴停止
M13 S2000------第2主轴正转指令转速2000r/min
G04 X1.5
M15-----第2主轴停止
G04 X1.0
M23 S3000------第3主轴正转指令转速3000r/min
G04 X2.0
M25-----第3主轴停止
M30
以上是三菱NC系统多主轴控制以及编程方式介绍，请根据实际情况使用。
