1️⃣ 千兆高速工业网络
2️⃣ 布线难题一键解决
3️⃣ 故障诊断秘籍
01
Part
【CC-Link IE TSN网络进阶指南】
🌟新一代工业网络核心优势：
✅ 1Gbps超高速传输：数据吞吐量提升
✅ 31.25μs时间同步精度：多轴运动控制精度达微秒级
✅ 混合通信架构：循环通信（批量数据） + 瞬时通信（突发数据）双模式共存
🎯主要教学内容：
1️⃣ 通信模式对比
循环通信：周期性固定传输（如PLC与伺服批量数据交换）
瞬时通信：非周期性快速读取（如实时监控设备温度）
👉 实际价值：在循环周期外快速获取设备信息，提高动作周期缩短
图1
2️⃣ 组播VS单播
📡组播模式：
✅ 多设备同步控制（如多轴同步控制）
✅ 带宽利用率优化
📡单播模式：
✅ 点对点精准调试（如参数调试）
✅ 故障设备独立诊断
3️⃣ 工程优势
🚀 生产线扩展：不同性能设备无缝接入同一网络
🛠️ 维护效率：瞬时通信+单播诊断，减少故障排查时间
📊 数据优化：混合通信减少总线负载
👉 点击观看完整操作视频
02
Part
【CC-Link布线神器——中继器模块】
📌核心亮点：
✅ 开放式总线：兼容主站/智能设备站/远程I/O站
✅ 多级通信：支持管理层到传感器层的连接
✅ 工业级适配：星形布线+远距离传输双方案
图2
🔧明星产品矩阵：
1️⃣ T型分支中继器AJ65SBT-RPT
图3
🔹 支持10段级联，构建现场星形接线
🔹 即插即用：无需软件设置，工位接线直接接入
🔹 适用场景：设备分布分散的产线改造
2️⃣ 光中继器模块AJ65SBT-RPS/RPG
图3
🔹 光缆传输：
SI型光纤：500m（3段级联）
QSI型光纤：1000m（3段级联）
GI型光纤+AJ65SBT-RPG：2000m（2段级联）
图4
🔹 抗干扰强：适合电磁环境复杂场景
🔬实机验证数据：
🛠️测试配置：
CPU: Q03UDV
主站: QJ61BT11N
中继器: AJ65SBT-RPT/RPS
远程I/O: AJ65SBTB1-32DT
图5
✅ 测试结果：
成功导通Y10信号
传输稳定
💡选型指南

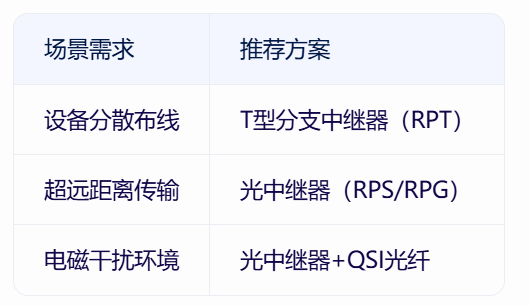

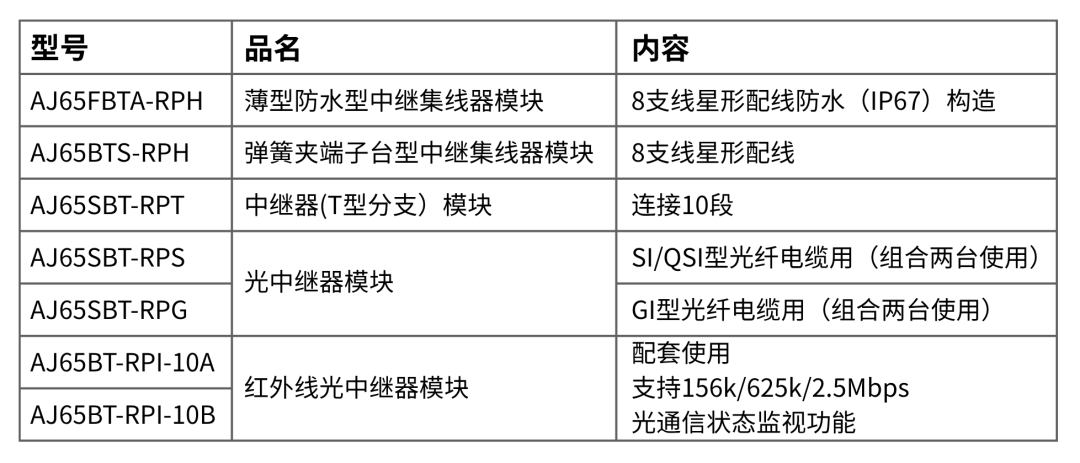

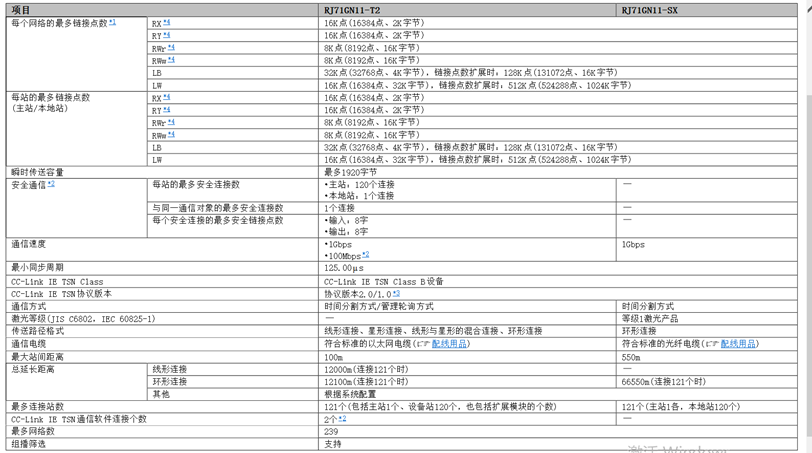

表1
👉 点击观看完整操作视频
03
Part
【CC-Link IE Field Basic故障诊断全攻略】
📌核心价值：
✅ 快速定位网络故障
✅ 零基础也能操作的诊断流程
✅ 多主站冲突解决方案（覆盖全系列PLC）
🚀网络故障快速入门
🔹技术定位：
CC-Link IE Field Basic是基于标准Ethernet的循环通信网络，实现上位系统与现场设备层无缝交互。
🔹四大优势：
✔️ 极简配置：单网线构建网络
✔️ 兼容TCP/IP：通信协议共存
✔️ 开放生态：持续扩容从站设备
✔️ 快速排障：内置诊断工具
🔹兼容设备清单：
🔸主站：iQ-R/QUDV/iQ-F/iQ-L系列CPU + FX5-ENET
🔸从站：J4/J5/JE系列伺服、A800/E800变频器、GOT2000触摸屏、远程I/O、FR机器人等

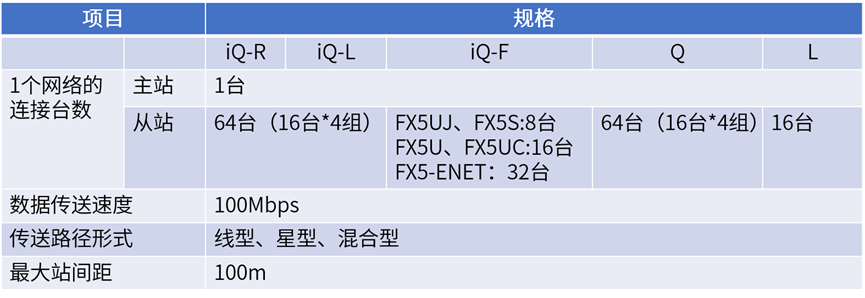

表2
04
Part
【诊断实例实操演示】

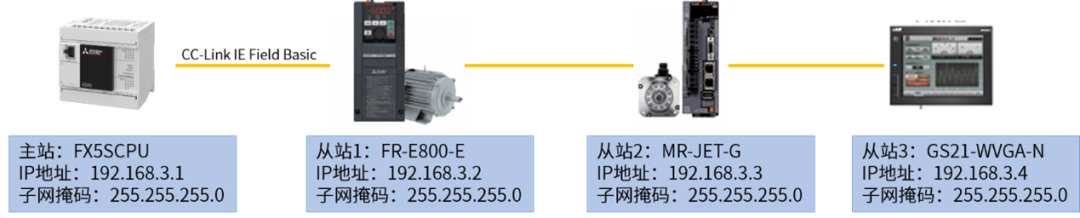

📌网络拓扑：
图6
🔧四部诊断法：
1️⃣ 主站IP配置

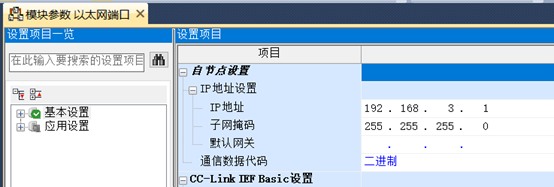

🔹 设置静态IP
🔹 子网掩码
图7
2️⃣ 网络参数设定

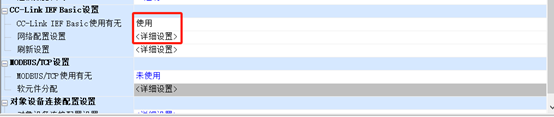

🔹启用CC-Link IE Field Basic

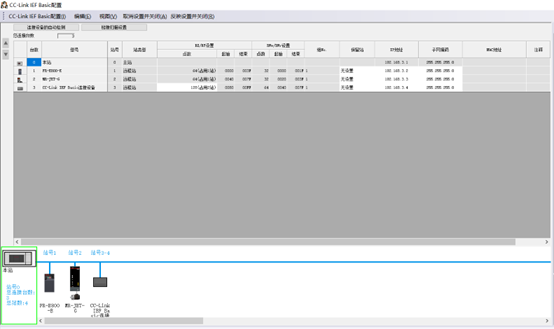

🔹配置从站类型及型号
图8
图9

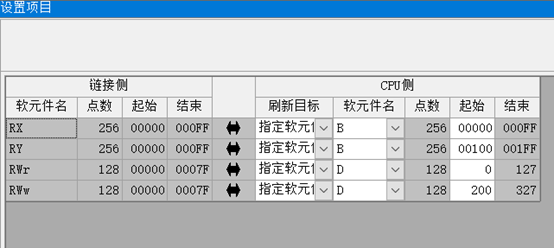

3️⃣ 软元件刷新设置
图10
图11

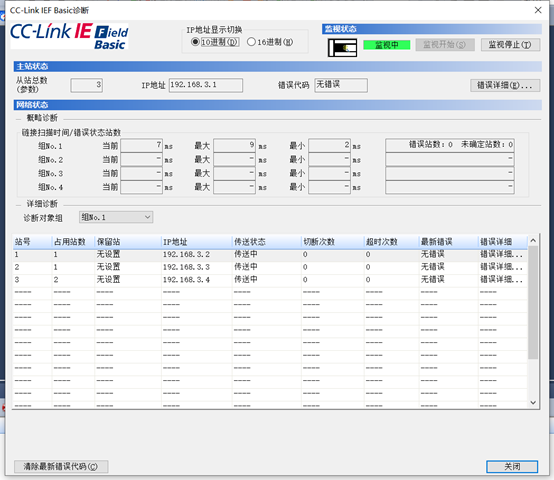

4️⃣ 诊断工具使用
🔹 关键指标监控
主站状态及错误代码
从站链接状态
链接扫描时间及错误站监视
图12
⚠️多主站冲突解决方案
🔥常见故障现象：

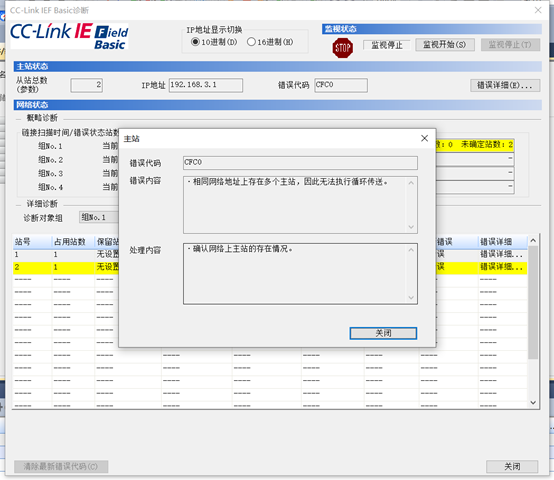

诊断界面显示「多主站错误」
图13
🔍根本原因
同一网段存在多个主站设备（如两个CPU同时作为IE Field Basic主站），导致循环通信冲突。
图14
🛠️解决方案：
🔸iQ-F系列PLC
方法：设置跨网段通信
🔸iQ-R/Q/iQ-L系列
方法：硬件隔离网段
👉 点击观看完整操作视频
💡工程师锦囊：速查技巧
✅ 选型决策：
设备分散？→ T型中继器（AJ65SBT-RPT）
电磁干扰？→ QSI光纤+RPS组合
跨厂房？→ GI光纤+RPG（2000米）
✅ 排障必看：
通信延迟>5ms？检查网线/交换机负载
多主站冲突？立即隔离网段或修改IP子网
✅ 效率提升：
组播模式同步6轴机器人，节省带宽
混合通信缩短动作周期
